产品详情
█ 技术特点
1.适应多种规格的零部件在线实时成像检测
2.全位置自动检测
3.射线源能量范围和射线接收装置可选
4.可升级为CT+DR双系统

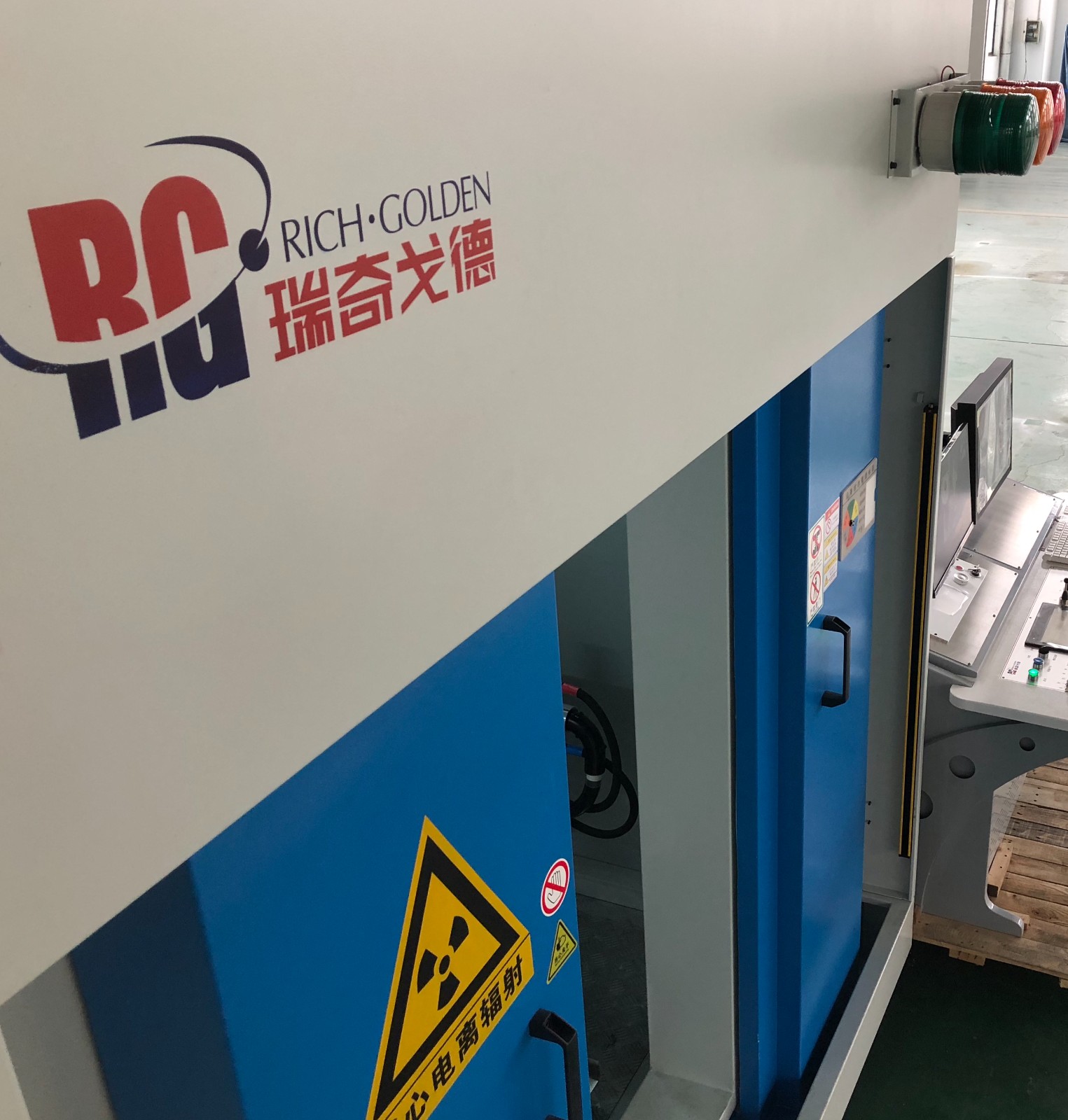

专门用于多种规格零部件的在线实时成像检测。保证工件在X、Y、Z、倾斜以及旋转的条件下均能呈现清晰图像,优化的机械运动设计不需要多余辅助工具的操作便可达到轻松调整方位的目的。
R.DR80-Std 系统基本技术参数
█ 射线系统(1)
-焦点大小0.4mm/1.0mm[据EN12543标准测定]
-电压调节范围:160kv、225kv、320kv、450kv
-电流调节范围:15
-射线输出角度:40°
-穿透能力:25~70mm(Fe)
-高压电缆:10米
█ 成像处理单元(多种配置可选)
-接收区域:200mm*200mm
-分辨率:1024*1024
-灰度等级:65535(16bit)
-显示单元:专业显卡和显示器,2048×1152分辨率
-运动控制:8轴伺服运动控制卡
-成像系统软件:RG-SOFTWARE-Part
-计算机系统:当前较新配置的硬件和工控机箱
-图像存储:刻录光盘、硬盘、网络图像存储服务器
-图像输出:TIFF、文件格式
-检测灵敏度:优于2.0%或超过中速胶片拍片
█ 控制操作台
-琴台式结构,内部安装有现场监视系统、电气控制单元、X射线控制器、PC主机箱、图像显示器等。
